domingo, 23 de junio de 2013

Modelar una cuchara usando superficies

MODELAR UNA CUCHARA CON SUPERFICIES

En este vídeo tutorial se explica como modelar una cuchara usando superficies con SolidWorks. El vídeo muestra como usar la operación de superficie limitante, recubrir superficie, cortar y coser una superficie para finalmente darle un grosor y crear un sólido con nuestra superficie.


La siguiente imagen muestra el resultado final de nuestra cuchara modelada con superficies:




Espero que el vídeo os sea de utilidad y sirve para aprender como usar superficies en SolidWorks.

Un saludo,
Manuel de BlogsDeCAD

lunes, 17 de junio de 2013

Revolución saliente/base de SolidWorks

REVOLUCIÓN SALIENTE/BASE


En este tutorial voy a explicaros como usar la operación Revolución de Base/Saliente de SolidWorks. La Revolución es una de las operaciones más comunes y es usada para revolucionar un croquis 2D alrededor de un eje o una línea constructiva.




Crear una nueva pieza
Vamos a abrir una pieza nueva con la configuración de unidades en milímetros.
Archivo > Nuevo > Pieza

Crear un boceto 2D

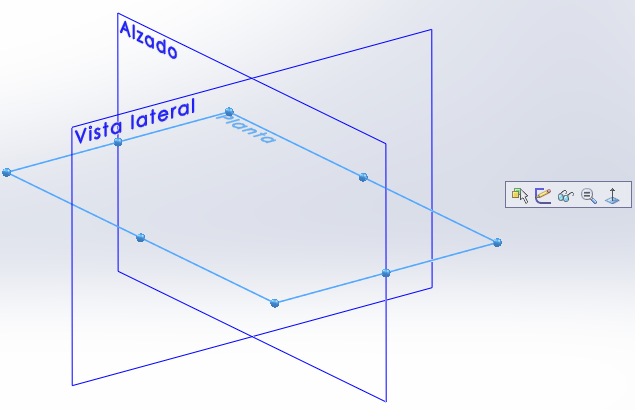

Creamos un croquis 2D en el plano frontal o de alzado, seleccionando el icono de croquis 2D en el árbol de operaciones o bien con seleccionando el plano de referencia del alzado. Tal como se muestra en las siguientes imágenes.






Automáticamente la vista se orienta a la normal al plano planta.

Crear un círculo
Vamos a crear un círculo de centro. Desde el origen de coordenadas del plano.
Herramientas > Entidades de croquis > Círculo o clic en la pestaña operaciones icono que se muestra en la siguiente imagen.


Dibujamos un círculo cerca del origen de coordenadas.

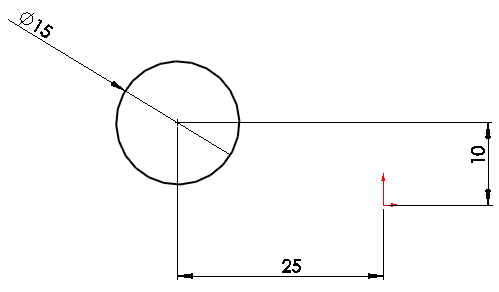

Cambiamos la dimensión del círculo haciendo doble clic en la cota de diámetro y acotamos el círculo, desde su centro con respecto al origen de coordenadas. La cota vertical de 10 mm y la horizontal de 25 mm.

Crear el Eje de Revolución
Ahora vamos a crear el eje de revolución o línea constructiva, con la que vamos realizaremos nuestra operación de revolución.
Dibujamos una línea constructiva con inicio en el origen de coordenadas, mediante el comando línea constructiva, tal como se muestra en la siguiente imagen.


Crear una Revolución de Saliente/Base
Insertar > Revolución Saliente/Base o clic en la pestaña operaciones icono que se muestra a continuación


 El menú del property manager con la operación revolución de saliente/base aparece a la izquierda. Y si hemos hecho clic en el comando Revolución sin salir del croquis, automáticamente podremos ver la vista preliminar de la revolución de la geometría del croquis. Tal como se muestra a continuación:


 Como podemos observar el eje de revolución seleccionado automáticamente es la línea constructiva y por defecto la revolución es de 360º.
En Dirección 1 tenemos las opciones de girar el sentido de la revolución, con el siguiente icono


 especificar el ángulo de revolución que queremos revolucionar


 Y varias opciones de revolución, tal como se observa en la siguiente imagen


  • Hasta profundidad especificada
Revoluciona la geometría a través de un eje o línea de construcción el ángulo especificado.

En este caso, hemos revolucionado el círculo 270º.

  • Hasta el vértice
Revoluciona la geometría del croquis seleccionado, a través de un eje de revolución, hasta un punto o vértice seleccionado.


 En esta imagen podemos observar como se ha seleccionado el vértice inferior de la derecha del rectángulo. Y como la revolución se ha efectuado hasta la altura en la que se encuentra el vértice o punto seleccionado.

  • Hasta la superficie
Revoluciona la geometría del croquis seleccionado, a través de un eje de revolución, hasta una superficie o cara de un sólido.

En esta imagen podemos observar como se ha seleccionado la superficie hasta la que se tiene que realizar la revolución.

  • Equidistante de la superficie

Revoluciona la geometría del croquis seleccionado, a través de un eje de revolución, hasta una distancia especificada de una superficie o cara de un sólido.


En esta imagen podemos observar como se ha seleccionado la superficie hasta la que se tiene que realizar la revolución y equidistando 10 mm.

  • Plano medio

Revoluciona la geometría del croquis seleccionado, a través de un eje de revolución, en las dos direcciones un ángulo especificado.
















En este ejemplo, hemos especificado un ángulo de 180º y como podemos observar nos hace la revolución, con 90º en dirección 1 y 90º grados en dirección 2.




Crear una revolución de saliente/base de dos direcciones


Para crear una revolución en dos direcciones y con ángulos diferentes para cada dirección. Tenemos que seleccionar el checkbox de dirección 2 y con la opción Hasta profundidad especificada podremos dar un ángulo a la dirección 2, diferente al de la dirección 1. Tal y como se muestra en las siguientes imágenes:






En este ejemplo hemos revolucionado 90º en dirección 1 y 135º en dirección 2.


Operación lámina

Si seleccionamos la opción operación lámina en una revolución de saliente/base, le daremos grosor a nuestra revolución.












Una vez tengamos configurada nuestra operación de revolución saliente/base, tendremos que aceptar la operación y listo.


Este será el resultado final de nuestra última configuración.


Pues esto es todo en este manual. Espero que hayan aprendido algo acerca de la operación Revolución de Saliente/Base.
Si tienes alguna pregunta o quieres añadir algo sobre este tutorial, puedes dejar tu comentario a continuación.

Un saludo,
Manuel Mengual de BlogsDeCAD.

























Extruir saliente/Base de SolidWorks

EXTRUIR SALIENTE/BASE


En este tutorial voy a explicaros como usar la operación Extruir Base/Saliente de SolidWorks. La Extrusión es una de las operaciones más comunes y es usada para convertir un croquis 2D en un objeto 3D.


Crear una nueva pieza
Vamos a abrir una pieza nueva con la configuración de unidades en milímetros.
Archivo > Nuevo > Pieza



Crear un boceto 2D
Creamos un croquis 2D en el plano planta, seleccionando el icono de croquis 2D en el árbol de operaciones o bien con seleccionando el plano de referencia planta. Tal como se muestra en las siguientes imágenes.



Automáticamente la vista se orienta a la normal al plano planta.


Crear un rectángulo de centro
Vamos a crear un rectángulo de centro. Desde el origen de coordenadas del plano.
Herramientas > Entidades de croquis > Rectángulo de centro  o clic en la pestaña operaciones icono que se muestra en la siguiente imagen.





Acotamos el rectángulo con las dimensiones de 150 x 100 mm.




Crear un Extruir saliente/base

Insertar > Saliente/Base o clic en la pestaña operaciones icono que se muestra a continuación



El menú del property manager de la operación extruir saliente aparece a la izquierda.

  La Dirección 1 está configurada con la opción de Hasta profundidad especificada.

 Cambia la dirección de la extrusión.

Clica unas cuantas veces para ver como invierte la dirección.

 Valor que especifica la profundidad de la extrusión.

  Valor con el ángulo de inclinación de los lados de la extrusión           (desmoldeo)


El desmoldeo hacia fuera es haciendo clic en el checkbox que se encuentra debajo.

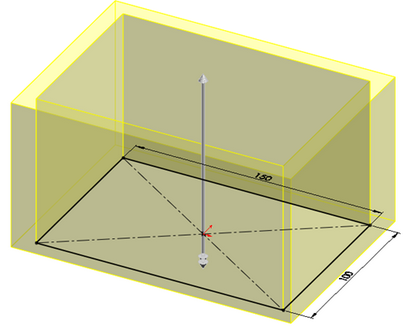

La previsualización amarilla muestra la configuración actual de la extrusión configurada, con profundidad especificada de 10mm.



Ahora vamos a cambiar la profundidad de la extrusión  a 100mm, tal y como se muestra en la imagen.

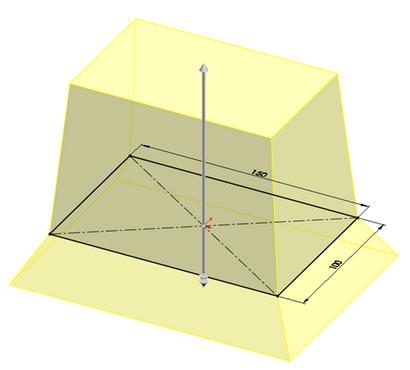

Vamos a realizar un ángulo de salida hacia dentro de todos los lados de la extrusión de 5º en la Dirección 1. Y un ángulo de salida hacia fuera de 30º en la Dirección 2. Tal y como se muestra en las siguientes imágenes.







Además de la opción Hasta profundidad especificada en Dirección 1 y 2, existen otras opciones:




  •  Por todo: Solo disponible cuando tienes más sólidos en tu pieza. Y lo que hace es realizar una extrusión hasta cubrir todos los demás cuerpo sólidos de la pieza.



  • Hasta el vértice: Nos permite extruir hasta un punto específico o una arista de una forma.



  • Hasta la superficie: Nos permite extruir hasta una superficie específica.




  • Equidistante de la superficie: Permite hacer una extrusión equidistante a una superficie.




  • Hasta el sólido: Solo disponible cuanto tienes más sólidos en tu pieza. Permite realizar una extrusión de una forma hasta un sólido existente. El sólido de referencia, donde finaliza la extrusión, tiene que ser mayor que la forma a extruir.




  • Plano medio: Extruye el croquis con la misma profundidad, tanto en la dirección 1 como en la dirección 2.




  • Hasta el siguiente:  Extrusión hasta el siguiente sólido que se encuentra. El sólido de referencia, donde finaliza la extrusión, tiene que ser mayor que la forma a extruir.






Además de la opción de Dirección 1, Dirección 2 hay también la opción de Operación lámina.

Con esta opción podemos asignar grosor a nuestra extrusión, tal como se muestra a continuación.


Esta opción permite cambiar el grosor de la extrusión.








Con la opción Tapas en extremos seleccionada se puede cerrar la parte superior e inferior de la extrusión, obteniendo una extrusión hueca interiormente.


Por último, la opción Contornos seleccionados nos permite hacer extrusiones de dos o más contornos al mismo tiempo, seleccionando las regiones que queremos extrusionar. Tal y como podemos observar en color rosa, con la siguiente imagen.




Recuerda siempre hacer clic en  para aplicar la extrusión configurada.

Pues esto es todo por ahora. Espero que hayan aprendido algo acerca de la operación Extruir Saliente/Base.

Si tienes alguna pregunta o quieres añadir algo sobre este tutorial, puedes dejar tu comentario a continuación.

Un saludo,
Manuel Mengual de BlogsDeCAD.
